原理特點
TK55B數顯溫度變送器具有集溫度檢測與信號顯示一體，多種電氣接線類型選擇，體積小巧，輸出4…20mA或1…5V標準信號。

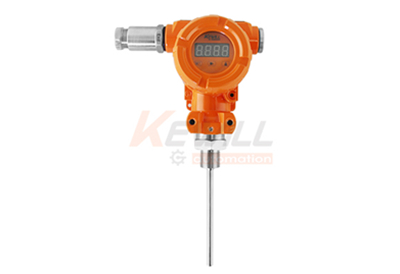

TK55B 數字顯示溫度變送器
TK55B 數顯溫度變送器具有集溫度檢測與信號顯示一體，多種電氣接線類型選擇，體積小巧，輸出4…20mA或1…5V標準信號。
●安裝簡單
●多種量程可選
●多種規格探頭可選
●全不銹鋼外殼，結構緊湊堅固，抗干擾能力強
●標準方式出線
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
| 溫度與精度 | ||||||||
| 量程范圍： | ­50…200℃ | |||||||
| 環境溫度： | ­40℃…85℃ | |||||||
| 存儲溫度： | ­30℃…75℃ | |||||||
| 相對濕度： | 0…80% | |||||||
| 控制精度： | ≤±0.25%FS | |||||||
| 顯示精度： | ±0.15FS | |||||||
| 顯示方式： | 就地顯示;LCD | |||||||
| 就地顯示;LED | ||||||||
| 遠傳信號可配合顯示儀表(需另購） | ||||||||
| 傳感器與精度： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 年漂移量: | ≤ ±0.25%量程 | |||||||
| 響應時間: | 0.5~3s（典型值1秒） | |||||||
| 耐壓 材質 防護 | ||||||||
| 探頭尺寸與耐壓： | Φ6 探頭 40 bar | |||||||
| Φ8 探頭 40 bar | ||||||||
| Φ10 探頭 100 bar | ||||||||
| 電氣倉： | 鑄鋁 | |||||||
| 其它殼體： | 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435 (316L) | ||||||||
| 防護等級： | IP65 | |||||||
| 適用過程連接 | ||||||||
| 外螺紋 | G1/2 | |||||||
| G1/4 | ||||||||
| M20*1.5 | ||||||||
| M27*2 | ||||||||
| 協議定制型 | ||||||||

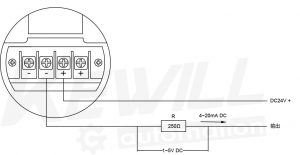

| 輸出供電與接線 | ||||||||
| 電源范圍： | DC 20…30Vdc | |||||||
| 輸出信號： | 4…20mA | |||||||
| 1…5V | ||||||||
| 最大功耗： | ＜3W | |||||||
| 電氣連接： | M20*1.5內螺紋 | |||||||
| 內螺紋G1/2 隔爆接口 | ||||||||
| M12*1航空插頭 | ||||||||

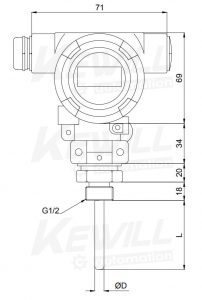

| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -50…0 °C | 0mm | 0…100 °C | 0mm | ||||
| -50…50 °C | 0mm | 0…120 °C | 0mm | ||||
| 0…50 °C | 0mm | 0…150 °C | 45mm | ||||
| 0…80 °C | 0mm | 0…200 °C | 45mm |
備注：如遇現場安裝空間有限，可提出定制需求。使用壽命與精度漂移受冷卻段長度影響。
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | ||||||||||||
| / | / | /PA | 0…50 °C; | /PE | 0…120°C; | /PL | 任意指定量程 (-50…200°C范圍內） | ||||||||||||
| / | / | /PB | 0…50 °C; | /PF | 0…150°C; | ||||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | ||||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | / | / | ||||||||||||||
| TK55B- | 數字顯示溫度變送器 | |||||||||||||||||
| 信號輸出 | ||||||||||||||||||
| 4…20mA輸出 | ||||||||||||||||||
| 1…5V輸出 | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6 耐壓40 bar （*） | ||||||||||||||||||
| Φ8 耐壓40 bar | ||||||||||||||||||
| Φ10 耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2 | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| M20*1.5 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 電氣出線方式 | ||||||||||||||||||
| 內螺紋M20*1.5 | ||||||||||||||||||
| 內螺紋G1/2 隔爆接口 | ||||||||||||||||||
| M12*1航空插頭 | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 顯示方式 | ||||||||||||||||||
| 就地有;LCD液晶顯示屏 | ||||||||||||||||||
| 就地有;LED發光數碼管 | ||||||||||||||||||
| 遠傳信號可配合顯示儀表(需另購顯示儀表） | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
