原理特點
TK55C溫度變送器是與熱電阻配套使用，它采用二線制傳輸方式。將工業熱電阻信號轉換成與輸出信號或溫度信號成線性的4…20mA的輸出信號，或者直接輸出熱電阻信號

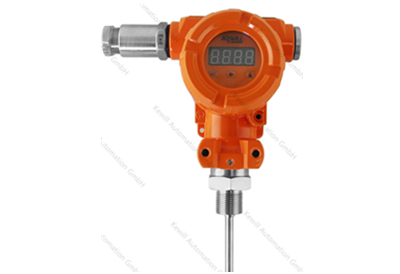

TK55C 智能數顯溫度變送器
TK55C溫度變送器是與熱電阻配套使用，它采用二線制傳輸方式。將工業熱電阻信號轉換成與輸出信號或溫度信號成線性的4…20mA的輸出信號，或者直接輸出熱電阻信號
●寬廣使用溫區，結構緊湊
●結構緊湊，量程廣（-200…600℃）
●極高的精度及重復性，自帶溫度補償
●安裝簡單，多種量程可選，多種過個探頭可選
●防震、耐濕、適合在惡劣的現場環境安裝使用
●熱電偶變送器具有冷端溫度自動補償功能
●智能型溫度變送器可通過HART調制解調器對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能
●熱電阻信號輸入，4…20mA等信號輸出
適合于測量水，油，氣類介質
可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，
自動化工程等
| 溫度與精度 | ||||||||
| 量程范圍： | ­200…600℃ | |||||||
| 環境溫度： | ­40℃…85℃ | |||||||
| 存儲溫度： | ­30℃…75℃ | |||||||
| 相對濕度： | 0…80% | |||||||
| 輸出精度： | ±0.2% FS | |||||||
| ±0.5% FS | ||||||||
| 顯示精度： | ±0.15 FS | |||||||
| 顯示方式： | 就地顯示;LCD | |||||||
| 就地顯示;LED | ||||||||
| 遠傳信號可配合顯示儀表(需另購） | ||||||||
| 傳感器與精度： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 年漂移量: | ≤ ±0.25%量程 | |||||||
| 響應時間: | 0.5~3s（典型值1秒） | |||||||
| 耐壓 材質 防護 | ||||||||

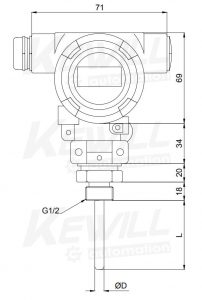

| 探頭尺寸與耐壓： | Φ6 探頭 40 bar | |||||||
| Φ8 探頭 40 bar | ||||||||
| Φ10 探頭 100 bar | ||||||||
| 電氣倉： | 鑄鋁 | |||||||
| 其它殼體： | 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435 (316L) | ||||||||
| 防護等級： | IP65 | |||||||
| 適用過程連接 | ||||||||
| 外螺紋 | G1/2 | |||||||
| G1/4 | ||||||||
| M20*1.5 | ||||||||
| M27*2 | ||||||||
| 協議定制型 | ||||||||

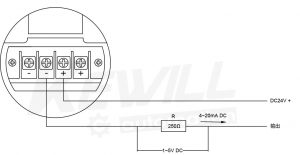

| 輸出供電與接線 | ||||||||
| 電源范圍： | DC 20…30Vdc | |||||||
| 繼電器負載： | 24Vdc、2A | |||||||
| 輸出信號： | 4…20mA | |||||||
| 1…5V | ||||||||
| 4…20mA+hart | ||||||||
| 最大功耗： | ＜3W | |||||||
| 電氣連接： | M20*1.5內螺紋 | |||||||
| 內螺紋G1/2 隔爆接口 | ||||||||
| M12*1航空插頭 | ||||||||

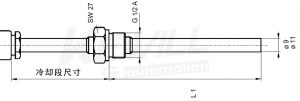

| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -200…0 °C | 45mm | 0…120 °C | 0mm | ||||
| -100…0 °C | 45mm | 0…150 °C | 45mm | ||||
| -50…0 °C | 0mm | 0…200 °C | 45mm | ||||
| -50…50 °C | 0mm | 0…300 °C | 45mm | ||||
| 0…50 °C | 0mm | 0…350 °C | 45mm | ||||
| 0…80 °C | 0mm | 0…450 °C | 100mm | ||||
| 0…100 °C | 0mm | 0…500 °C | 300mm |
備注：如遇現場安裝空間有限，可提出定制需求。使用壽命與精度漂移受冷卻段長度影響。
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | ||||||||||||
| /NA | -200…0°C; | /PA | 0…50 °C; | /PE | 0…120°C; | /PI | 0…350°C; | ||||||||||||
| /NB | -100…0°C; | /PB | 0…50 °C; | /PF | 0…150°C; | /PJ | 0…450°C; | ||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | /PK | 0…500°C; | ||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | /PH | 0…300°C; | /PL | 任意指定量程 | ||||||||||||
| TK55C- | 智能數顯溫度變送器 | |||||||||||||||||
| 信號輸出 | ||||||||||||||||||
| 4…20mA輸出 | ||||||||||||||||||
| 1…5V輸出 | ||||||||||||||||||
| 4…20mA輸出+HART | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6 耐壓40 bar （*） | ||||||||||||||||||
| Φ8 耐壓40 bar | ||||||||||||||||||
| Φ10 耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2 | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| M20*1.5 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15mm（*） | 75mm | |||||||||||||||||
| 25mm | 100mm（*） | |||||||||||||||||
| 50mm（*） | 定制方式Customized | |||||||||||||||||
| 電氣出線方式 | ||||||||||||||||||
| 內螺紋M20*1.5并配防水線纜夾 | ||||||||||||||||||
| 內螺紋G1/2 隔爆接口 | ||||||||||||||||||
| M12*1航空插頭 | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 顯示方式 | ||||||||||||||||||
| 就地有;LCD液晶顯示屏 | ||||||||||||||||||
| 就地有;LED發光數碼管 | ||||||||||||||||||
| 遠傳信號可配合顯示儀表(需另購顯示儀表） | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
